板鏈斗式提升機是一種常用的垂直提升設備,進料口是安裝在尾部箱體上的,那么今天我們就了解下板鏈斗式提升機進料口的設計。
板鏈斗式提升機尾部箱體結構
既然進料口是安裝在尾部箱體上的,我們就先了解下板鏈提升機尾部箱體的樣式,主要裝配有進料口、檢修門、張緊裝置、尾部鏈輪等。鏈輪安裝在軸上,軸兩端安裝軸承軸承座,然后由張緊裝置進行上下調整。張緊裝置有絲桿彈簧樣式,較大型號的提升機也有重錘樣式,可根據斗式提升機型號、高度進行選擇。
板鏈斗式提升機進料口設計
低速板鏈斗式提升機,進料方式一般為流入式,為防止物料進入機殼下部,進料口下方的高度要高于下鏈輪軸的水平面高度。也就是說,在溜角不敷而調劑進料口地位時,進料口可恰當?shù)吐洌档臀恢糜邢蕖6鴱睦碚撋现v,進料口的底邊高度不受限制,且進料口高度越高,料斗進料段距離越短,板鏈斗式提升機的負載會輕一些。但進料口高度也不宜過高,以防止鏈條料斗的擺動,另一方面還要考慮因故障停機時的堵料問題。
板鏈斗式提升機的鏈條樣式
板鏈提升機有單排鏈、雙排鏈樣式的,其中的鏈條樣式也有些區別,單排鏈提升機鏈條安裝在提升機料斗背面中間位置,鏈條的外鏈板是兩個折彎外鏈板,上面掛載料斗,雙排鏈提升機的鏈條安裝在料斗兩側位置,這種鏈條的外鏈板是直的,沒有折彎。

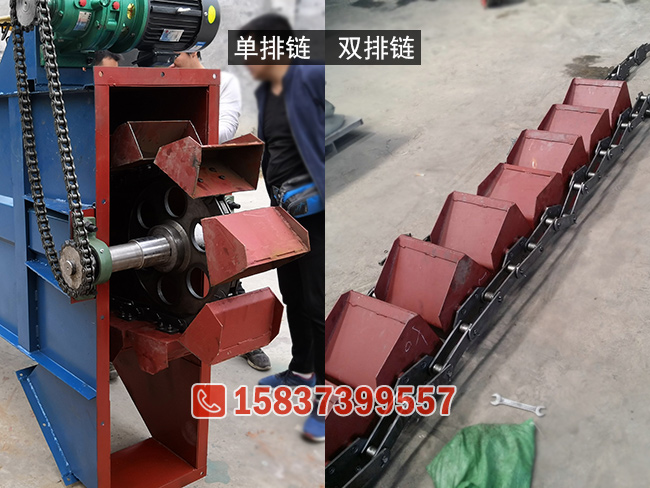

通過上圖我們可以看出來單雙排鏈提升機的料斗鏈條安裝樣式,有所區別的,一般NE15和NE30斗式提升機都是單排鏈樣式板鏈提升,NE50以上型號都是雙排板鏈斗式提升機。
