提升機料斗是斗式提升機上承載物料的載體,斗式提升機就是依靠一個一個的料斗將物料從低處裝料然后提升到高處進行卸料的,NE30斗式提升機料斗就是NE30板鏈斗式提升機上專用的提升機料斗。
NE30斗式提升機料斗尺寸

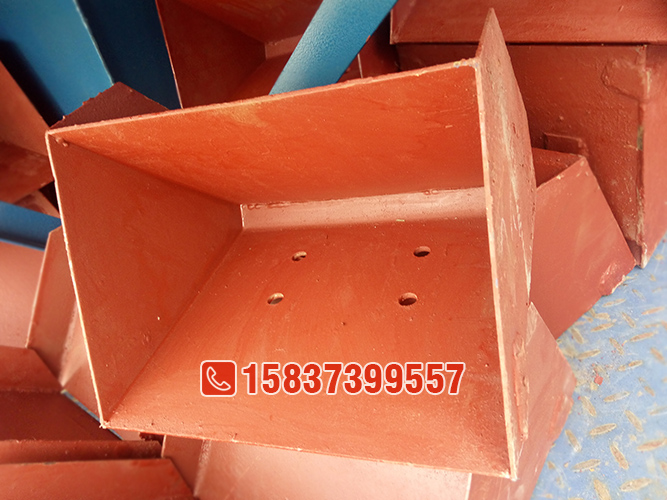

NE30提升機料斗寬度300mm,板厚3mm,安裝孔60*120mm,高度290mm,樣式類似三角形料斗。挖料一側和鏈條安裝位置都焊接有加強板。
NE30斗式提升機料斗圖紙尺寸如上圖所示,一般型號參數都是標準的,購買料斗是可以作為參考。挖料一側板傾斜角度45度,方便進料和卸料。兩側設計有擋料板,與TD、TH提升機料斗樣式有所區別。
NE30提升機料斗材質
可以根據物料特性、工作環境等因素來確定NE30料斗的材質,常用的是碳鋼Q235A材質,如果提升有腐蝕性物料或者有高溫的環境可以考慮采用304不銹鋼材質,有特殊要求的也可以進行定制設計。
NE30板鏈斗式提升機的主要結構
NE30料斗是斗式提升機上的常用配件,我們有必要了解下板鏈斗式提升機的主要結構。可以看做五大部分,頭部箱體、尾部箱體、中間箱體、運行部件、驅動裝置,驅動裝置就是電機減速機,是安裝在頭部箱體上的,減速機和主軸之間通過聯軸器或者傳動鏈輪連接。
運行部件就是鏈條和料斗了,料斗掛載在鏈條上,鏈條隨著鏈輪的轉動一直循環運作,料斗在尾部箱體處進行裝料,板鏈斗式提升機的進料方式為流入式,在頭部箱體進行卸料,卸料方式為重力式卸料,從出料口排出。
