喂料、輸送、提升、給料是水泥廠中必備可少的生產流程,需要大量的機械設備來進行工作,給料機、板鏈斗式提升機都是常用的輸送、提升設備。
板鏈斗式提升機的料斗樣式
常用的板鏈提升機有NE、NSE系列,其中NE15、NE30斗式提升機為單排鏈樣式,NE50和更大的型號都是雙排鏈樣式提升機,其料斗樣式有些區別,單排板鏈提升機的料斗類似三角形,雙排板鏈斗式提升機的料斗類似平行四邊形。
水泥廠中煤粉防爆計量喂料裝置介紹

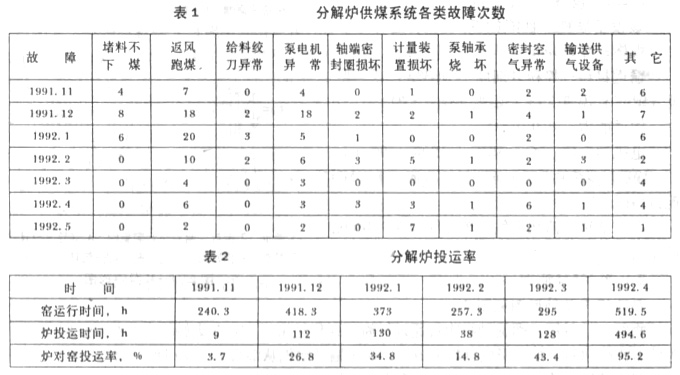

某地區水泥廠1991年對燒成系統進行了重大技術改造,在窯尾增設了單系列MFC分解爐,e其供煤系統采用F一K輸送泵(富勒泵),以及FK型煤粉防爆計量喂料裝置,工藝流程見圖1。1991年里,該系統經常發生堵料、喂料量大幅度波動、返風跑煤粉以及燒壞密封圈等故障(見表1),致使分解爐無法正常使用,嚴重影響了生產。為此,我們對該系統進行了調研,找出了存在的問題,并采取了有效的解決措施,至1992年3月,該系統運行基本達到設計要求,故障發生率降低80%,爐喂煤量的波動也由原來的0.2-5.5h,降到設定量的士0.5th以下,喂煤能力最高時為8.5h,達到并超過設計能力,分解爐的投運率也大大提高(見表2)。但喂煤量波動較大以及返風跑煤等不正常情況仍有發生,尚需進一步研究。
2.系統主要設備,2.1FLK型煤粉防爆計量喂料裝置
2.1.1主要技術性能
型號:FIK型;
喂料能力:1-8th;
溜槽與計量裝置的
料流方式:逆流;
給料精度:在1:5范圍內達設定量的士1%
給料裝置: SIMPLEX失重秤用螺旋輸送機;
電控部分:專用微機 MICROCONT FCO431附有位置、速度、校正控制板;
荷重傳感器:西德HBM公司Z,H12型高靈敏傳感器。
測力方式:垂直分力
2.1.2使用原理
當散狀物料通過固體流量計內傾斜的測量溜槽時,由于溜槽的偏轉而產生的垂直分力作用在荷重傳感器上。特殊設計的溜槽及測量裝置使力和物料的流量成正比。荷重傳感器將力轉變成電訊號并將其輸入微機控制裝置內進行處理,將測得的物料實際流率與預先設定的喂料速率相比較,用所得的偏差值調節喂料裝置使之核設定的速率眼料。帶有荷重傳感器的校正倉可對流量計的精度進行在線校正。
2M型F一K螺旋輸送泵2.2.1設備規格、性能該設備規格、性能如下:規格:150mm輸送材料:煤粉(細度129%R88;松密度0.44tm;溫度70C;溫度15%W?B)輸送能力:8.0uh;電機額定值:1-13KW;1200-100rmin輸送用羅茨風機:56m'(標)/min,0.09MPa配減壓閥。泵兩端軸承清洗用氣:單獨氣源0.7MPa配減壓閥。
