NE板鏈斗式提升機的零部件如何選擇和檢驗

nex系列是常用的一種板鏈斗式提升機，是由多個零部件有機結合運行而組成，鏈條、鏈斗、鏈輪都是常用的零部件，在選擇和檢驗時候也有很多注意事項。

①選用高填充率耐磨料斗。

②選用合金鋼耐磨套筒滾子鏈。銷軸和外鏈板固定，套筒和內鏈板固定可有效地減少承載部件的磨損。

③頭部鏈輪由輪轂和分體齒圈組成。尾部鏈輪采用光齒，能有效地防止頭尾不同步引起的跳齒和磨損現象。

④零件加工后，采用德國進口的網袋式自動翻轉熱處理設備，均勻滲碳淬火。

⑤采取普檢和破斷拉伸試驗檢測手段，充分保證技術要求。

埋刮板輸送機的刮板樣式

世間的物料千萬種，各自特點都不一樣，因此埋刮板輸送機的刮板也有多種多樣，適合不同的物料類型。

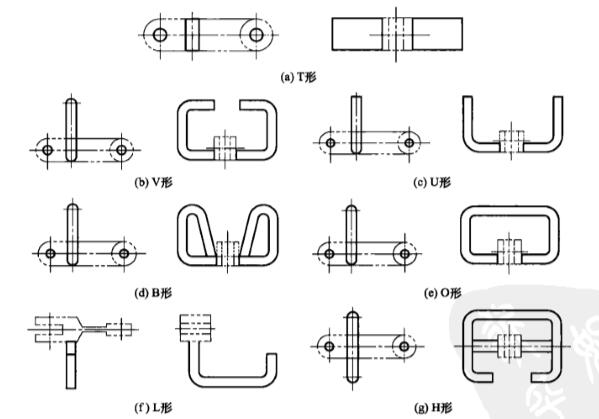

為適應不同物料的輸送，埋刮板輸送機的刮板類型較多，主要有以下七種:T形、Ⅴ形、U形、B形、O形、L形、H形，如圖12-11所示。

(1)T形刮板用于水平型埋刮輸送機中，當機槽規格較大或重載工作時，可加筋板或支承以增強剛性。

(2)V形刮板可用于多種機型。可在機槽內作內向或外向布置，其承載能力較U形強。

(3)U形刮板可用于多種機型。也可在機槽內作內向或外向布置，承載能力較T形大。

(4)B形刮板可用于多種機型。可在機槽內作內向或外向布置，承載能力強于V形。

(5)O形刮板僅用于MC和ML型埋刮輸送機，在機槽內只能作外向布置，其承載能力最強。

(6)L形刮板僅用于MP型埋刮板輸送機。

(7)H形刮板通常用于MK型埋刮板輸送機，其他機型也可使用。其承載能力也很強。

刮板輸送機的刮板槽內布置

刮板在機槽內的布置有兩種;內向和外向。水平輸送時，鏈條貼著槽底，刮板向上伸時為內向;反之為外向。內向布置，受力狀態較好，運行較平穩，刮板不承受附加扭力和彎矩。垂直提升時，內、外向布置(圖12-12)的輸送性能基本相同，但外向布置更有利于物料從卸料口卸出。使用U形刮板，MZ型埋刮板輸送機只能作內向布置。
