撈坑斗式提升機類型

撈坑斗提機分吊式(坑外式)撈坑斗提機(圖14-15)和座式(坑內式)撈坑斗提機(圖14-16)。

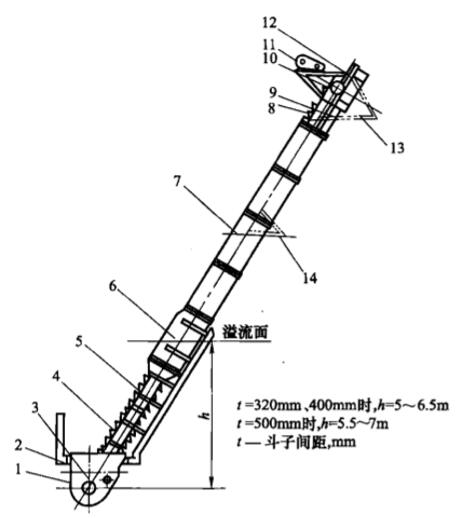

圖14-15吊式撈坑斗提機結構
1-吊式尾部節段;2一吊式尾部漏斗;3一吊式尾部組件4一吊式過渡節段:5一坑內敞開節段;6一封閉節段7一敞開節段;8-斗鏈;9一頭部節段;10一頭部組件;11一傳動裝置;12一傳動支架;13一頭部支架及扶梯14-中間支架

撈坑斗式提升機的傳動裝置

撈坑斗提機的傳動裝置、頭部組件及斗鏈組件的結構同脫水斗提機的對應組件相同，撈坑斗提機的尾部組件根據使用特點分吊式尾部組件(配吊式尾部漏斗)和座式尾部組件(直接安裝在坑內)。

撈坑斗提機的機體由頭部節段、敞開節段、封閉節段、坑內敞開節段和中間支架組成，見圖14-15、圖14-16。

埋刮板輸送機的安全保護裝置

埋刮板輸送機的結構有多部分組成，有些要求較高的機器上可設定安全保護裝置和其他輔助設施。

安全保護裝置是埋刮板輸送機必不可少的輔助設施，對保證輸送機安全正常運行、及時排除故障有很大的作用。該裝置通常有電氣保護、機械保護、機電結合斷鏈保護等型式。
