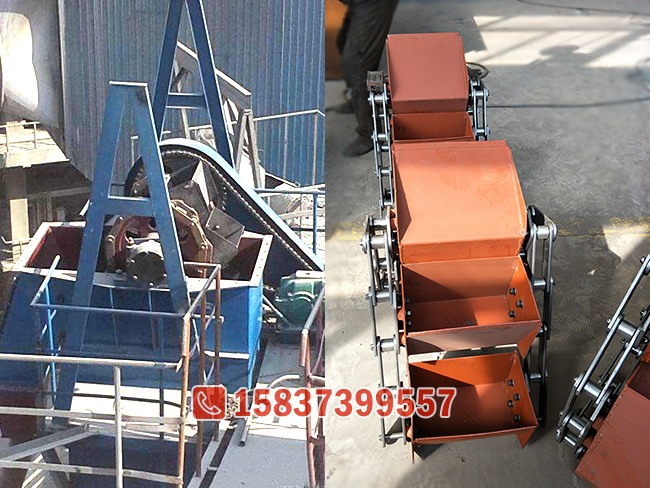

雙排板鏈斗式提升機

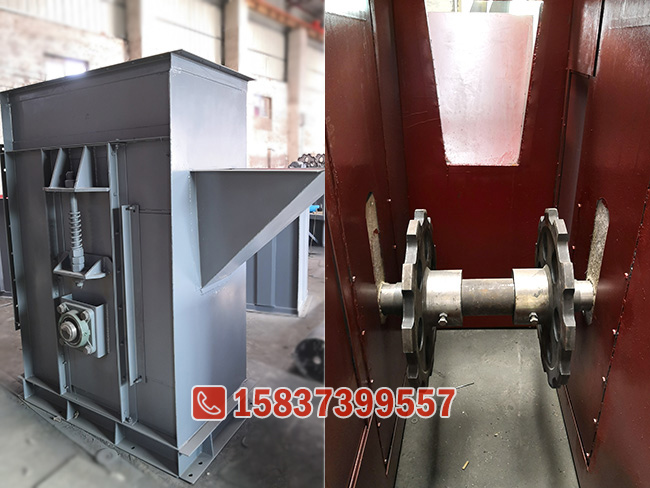

雙排板鏈斗式提升機尾部箱體

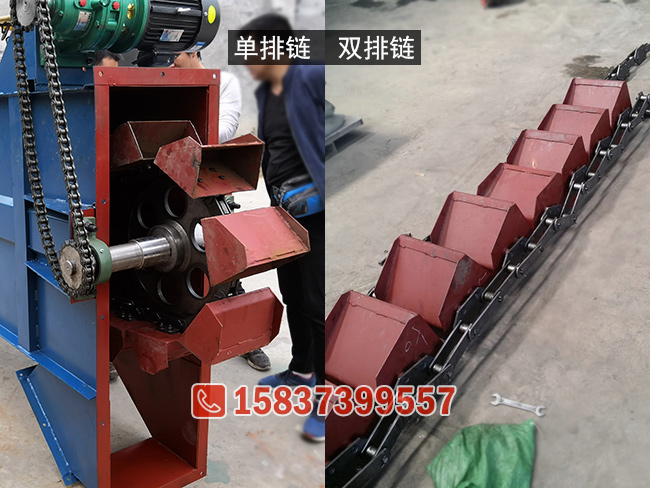

單雙排板鏈提升機

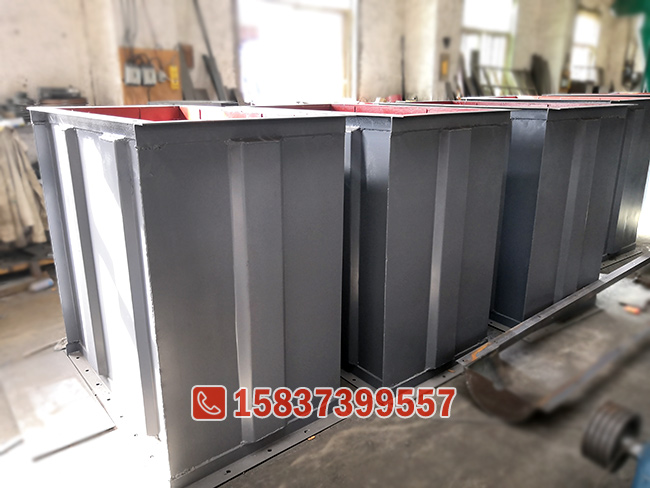

雙排板鏈斗式提升機中間箱體

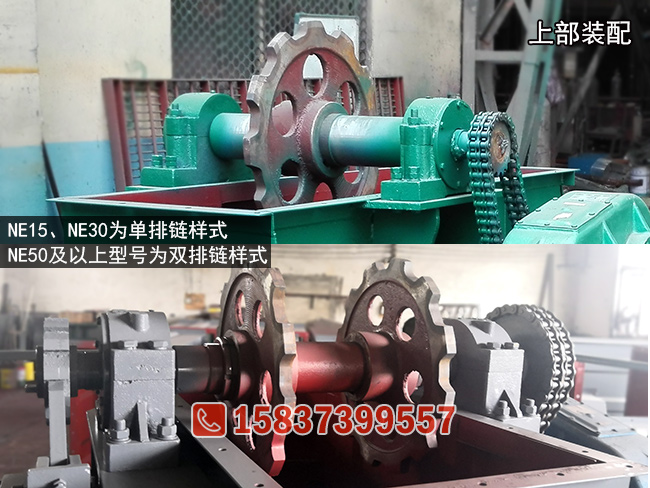

雙排板鏈斗式提升機上部裝配

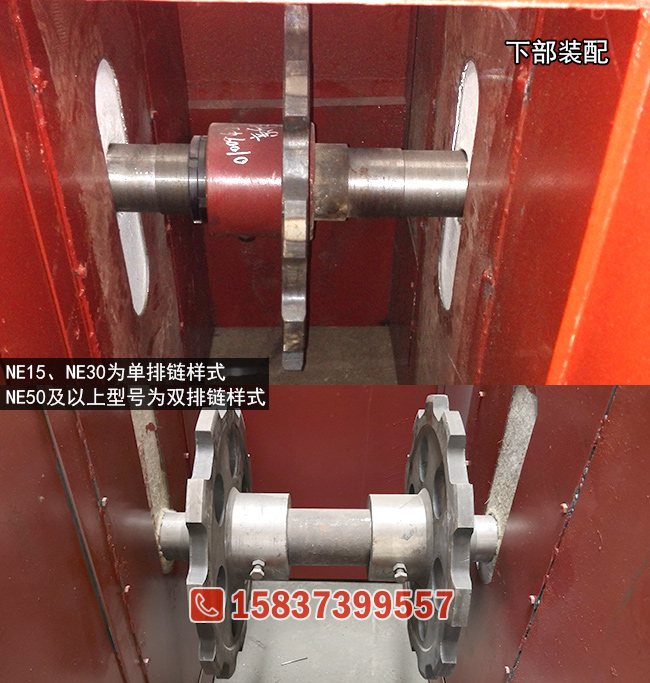

雙排板鏈斗式提升機下部鏈輪
雙排板鏈斗式提升機
雙排板鏈斗式提升機概述
NE系列中NE50及以上型號為雙排鏈樣式提升機，即提升機箱體內安裝兩排鏈條，鏈條掛在料斗兩邊，雙排板鏈斗式提升機提升量大，性能穩定，是眾多水泥廠、砂石廠、鋼廠等行業的常用提升設備。
NE50板鏈斗式提升機是常用的一個雙排鏈提升機型號，提升量60立方/小時。箱體尺寸約650*1240mm，鏈條節距152.4mm，料斗間距304.8mm，料斗寬度300mm。料斗運行速度約0.5m/s。
雙排板鏈提升機結構：
雙排板鏈提升機和普通斗式提升機結構基本類似，主要由頭部箱體、尾部箱體、中間箱體、運行部分等組成，其運行部分為雙排板鏈條和料斗，頭部、尾部箱體也各安裝兩個鏈輪，下鏈輪比上鏈輪少一個齒，直徑稍微小一點。

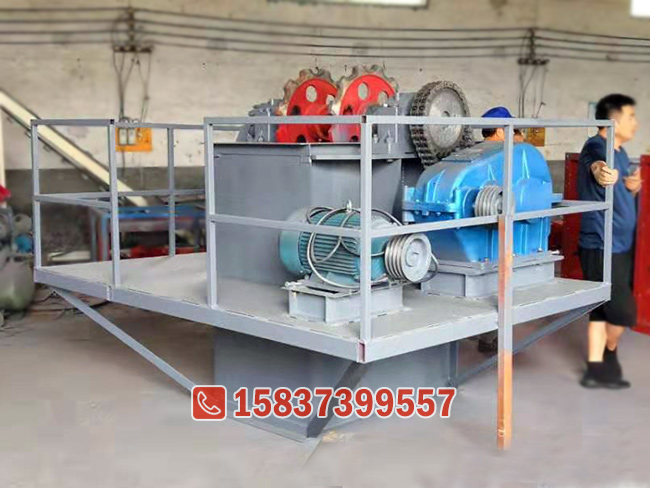

雙排板鏈提升機頭部箱體裝配兩個輸送鏈輪、傳動鏈輪、電機減速機、逆止器、檢修平臺等，出料口設置有唇板、觀察口。
NE系列單雙排板鏈斗式提升機技術參數表
| 型號 |
提升能力 （m³/h） |
斗速（m/s） | 主軸轉數（n/min） | 料 斗 |
鏈條節距 (mm) |
運行部件重量(Kg/m) | 物料最大塊度(mm) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
容積 （L） |
斗寬 (mm) |
斗距 (mm) |
|||||||||||
| 允許所占百分比% | |||||||||||||
| 10 | 25 | 50 | 75 | 100 | |||||||||
| NE15 | 15 | 約0.5 | 16.54 | 2.5 | 250 | 203.2 | 101.6 | 27.5 | 65 | 50 | 40 | 30 | 25 |
| NE30 | 30 | 約0.5 | 16.54 | 7.8 | 300 | 304.8 | 152.4 | 35 | 90 | 75 | 58 | 47 | 40 |
| NE50 | 60 | 約0.5 | 16.54 | 15.7 | 300 | 304.8 | 152.4 | 64 | 90 | 75 | 58 | 47 | 40 |
| NE100 | 110 | 約0.5 | 14.13 | 35 | 400 | 400 | 200 | 89 | 130 | 105 | 80 | 65 | 55 |
| NE150 | 170 | 約0.5 | 14.13 | 52.2 | 600 | 400 | 200 | 112.5 | 130 | 105 | 80 | 65 | 55 |
| NE200 | 210 | 約0.5 | 10.9 | 84.6 | 600 | 500 | 250 | 134 | 170 | 135 | 100 | 85 | 70 |
| NE300 | 320 | 約0.5 | 10.9 | 127.5 | 700 | 500 | 250 | 188 | 170 | 135 | 100 | 85 | 70 |
| NE400 | 380 | 約0.5 | 8.3 | 182.5 | 700 | 600 | 300 | 205 | 205 | 165 | 125 | 105 | 90 |
| NE500 | 470 | 約0.5 | 7.1 | 260.9 | 700 | 700 | 350 | 223 | 240 | 190 | 145 | 120 | 100 |
| NE600 | 600 | 約0.5 | 7.1 | 330.2 | 800 | 700 | 350 | 350 | 240 | 190 | 145 | 120 | 100 |
| NE800 | 800 | 約0.5 | 6.2 | 501.8 | 800 | 800 | 400 | 313 | 270 | 220 | 165 | 135 | 110 |
