樹脂砂生產線中的斗式提升機
脂砂生產線工藝主要有:人工落砂、落砂柵格、輸送機、磁選機、破碎機、斗式提升機、二級再生、風選器、砂庫、混砂機、造型、澆注等,其中皮帶輸送機、斗式提升機是常用的輸送設備,樹脂砂斗式提升機為垂直方向輸送,占地面積小,提升量大,是樹脂砂生產線中必備設備之一。主要用于將樹脂砂提升到砂庫中或混砂機上。

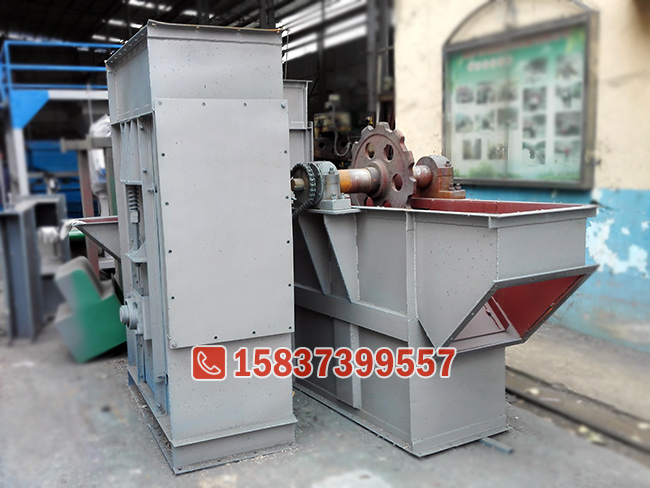

樹脂砂斗式提升機
常用的樹脂砂提升機為板鏈式斗式提升機,牽引件為套筒滾子鏈,其特點是鏈條節距較大,鏈速較低,頭輪和鏈條之間通常采用帶齒嚙合,料斗以深斗為主,一般采用流入式進料。由于斗速慢,入斗的物料不宜飛濺出來掉到斗提機尾部,因此很少會出現掏料現象。流入式多用于提升顆粒狀、塊狀、磨琢性強、溫度高的物料,也可以提升粉狀物料,其料斗布置緊密以防物料灑落,在其卸料時一般采用重力式卸料的方法。

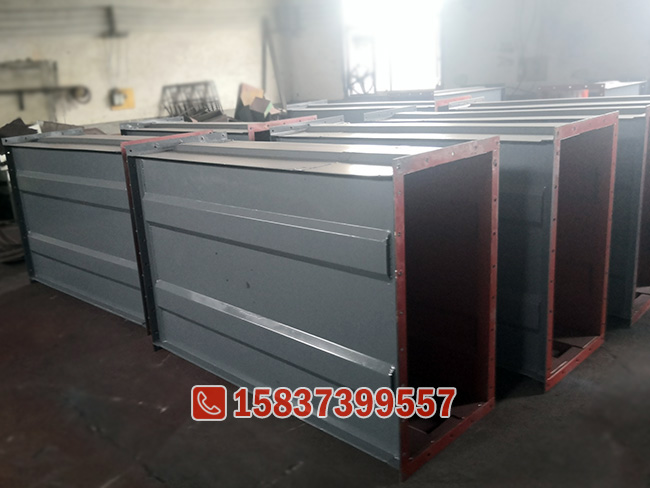

樹脂砂提升機的中間箱體看起來結構簡單,但是其精度和剛度在制作時必須考慮到,幾十米的斗式提升機要保證運轉精度,中間箱體起到了巨大作用。斗式提升機大部分重量都在箱體上支撐,設計時要考慮抗壓千度。我們只做的樹脂砂斗式提升機中間箱體部分均經過沖壓折彎加強工藝。
斗式提升機的尾部箱體要支撐整臺設備,使其穩固可靠,還要確保鏈條的張緊恒定,調節自如,要設置觀察門和檢修安裝門方便提升機的安裝、檢修。常用的張緊方式有絲桿彈簧和重錘方式。
