NE50提升機鏈條

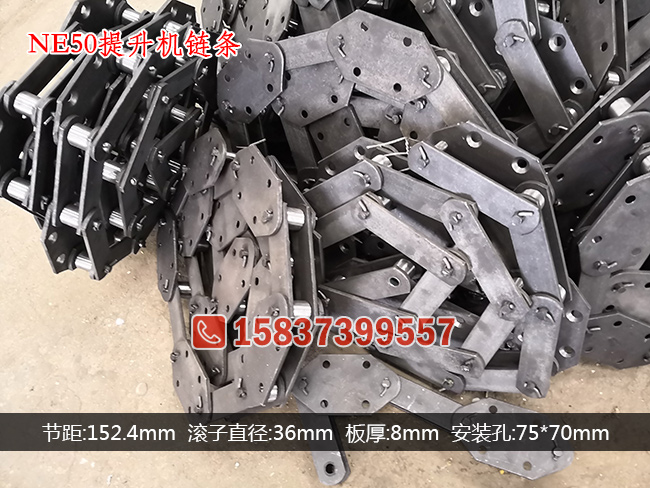

NE50提升機鏈條

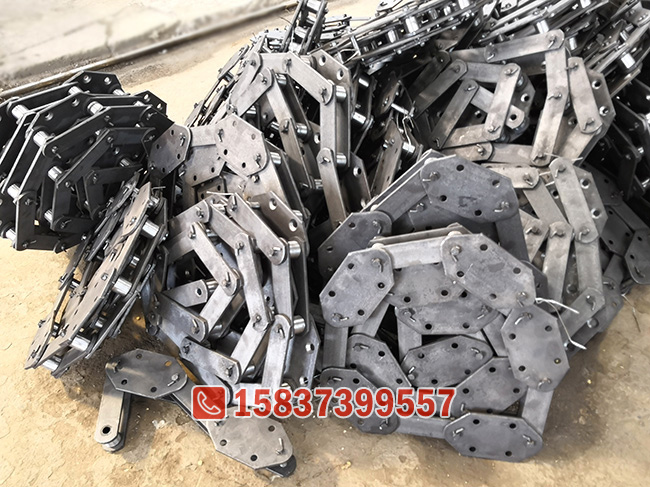

NE50提升機鏈條

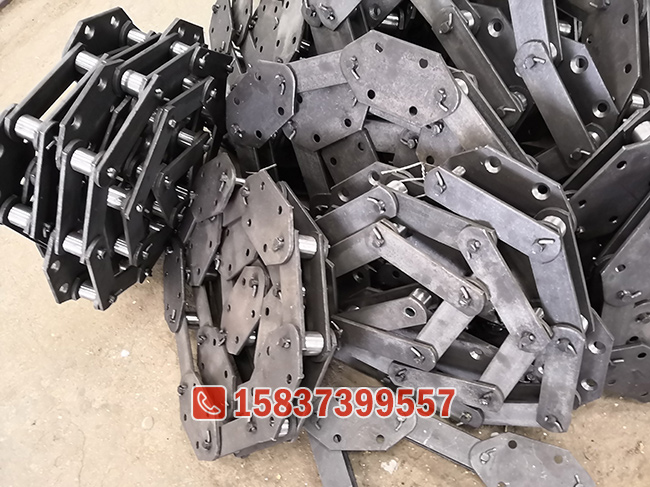

NE50斗式提升機鏈條

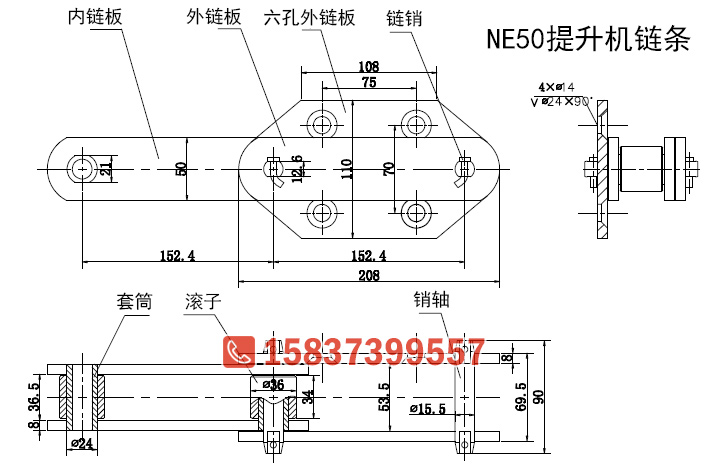

NE50提升機鏈條圖紙尺寸

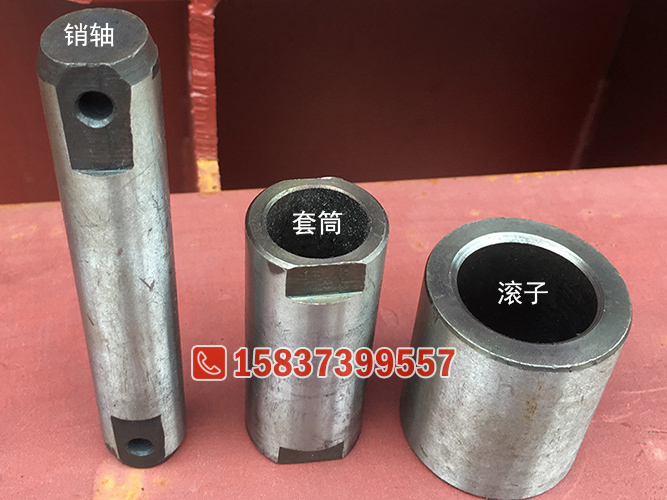

NE50提升機鏈條銷軸套筒滾子
NE50提升機鏈條參數
NE50提升機鏈條節距152.4mm，銷軸尺寸φ15.5*90mm，鏈板高度50mm，鏈板厚度8mm，內節內寬36.5mm，滾子直徑36mm，安裝孔60*120mm。其鏈條尺寸與NE30提升機鏈條基本類似，只是外鏈板有點小區別。
NE50板鏈斗式提升機是雙排板鏈斗式提升機，是常用的一個型號，提升量月60立方/小時。運行部件是雙排板鏈和料斗組成，勻速的循環旋轉，將進料口流入的物料垂直提升到頂部，在出料出卸料，完成物料提升過程。
NE50斗式提升機鏈條材質
NE50鏈條的鏈板材質為45#鋼，銷軸套筒滾子為40Cr調質熱處理，銷釘為Q235碳鋼材質。主要部分就是套筒滾子銷軸，滾子與齒輪嚙合，磨損壓力比較大，因此采用耐磨材質40Cr，并經調質熱處理工藝，滿足在無油潤滑狀態下的長期磨損。
NE50鏈條技術要求
1、鏈條破斷載荷24t
2、鏈條裝配，每20節為一條，與ne30鏈條一樣每條公稱長度為：3.048米。
3、鏈板在裝配前必須經過表面拋丸處理。
4、所有鏈條裝配中，銷釘?shù)难b入方向必須一致。
5、裝配后的鏈條，滾子必須轉動靈活，無卡阻現象。
6、裝配后的鏈條，每鏈節之間必須轉動靈活，無卡阻現象。
