板鏈提升機傳動用短節距精密滾子鏈

[作者:浩明機械 日期:2019-10-16 點擊:1335]

板鏈斗式提升機的頭軸上需要安裝輸送鏈輪、傳動鏈輪等,傳動大小鏈輪之間要用傳動鏈條進行連接。傳動大鏈輪安裝在主軸上,傳動小鏈輪安裝在減速機上。

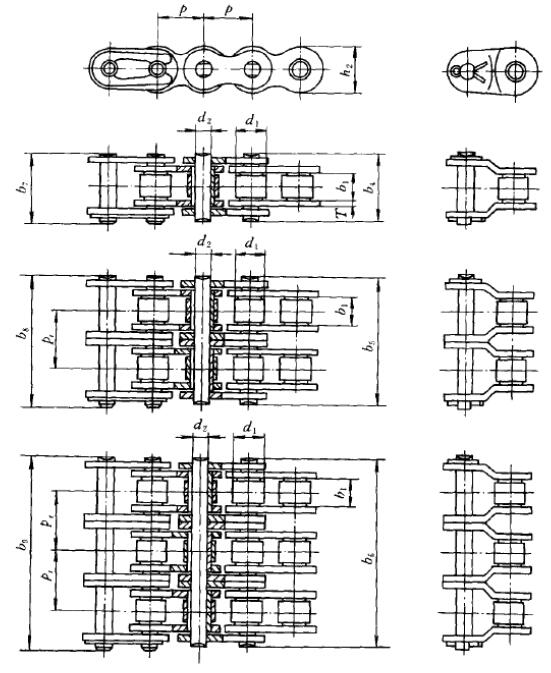

傳動用短節距精密滾子鏈主要是用于傳遞動力(圖1-1),廣泛應用于機械、輕工、化工、食品、農機等許多行業,是眾多鏈傳動產品中應用最廣、產量最多的基本鏈條產品。許多鏈條產品都是由該產品派生發展起來的。該產品的標準和設計計算方法在鏈傳動領域具有重要的影響。

該產品分為A、B兩大系列。A系列是符合美國鏈條標準的尺寸規格:B系列是符合歐洲(以英國為主)鏈條標準的尺寸規格,相互之間除節距相同外,其他方面有本系列自身的特點,主要區別為

1)A系列產品內鏈板與外鏈板厚度相等,通過不同的高度取得靜強度的等強度效果。B系列產品內鏈板與外鏈板高度相等,通過不同的厚度取得靜強度的等強度效果。

2)A系列各元件主要尺寸與節距有一定的比例。如:銷軸直徑=(5/16)p,滾子直徑=(5/8)p,鏈板厚度=(1/8)P(P為鏈條節距)等。而B系列元件主要尺寸與節距不存在明顯比例。

3)同檔的鏈條破斷載荷值比較,B系列除12B規格低于A系列外,其余各檔規格均高于同檔的A系列產品。

該產品標準等效采用國際標準S0606:199,其產品規格、尺寸和抗拉載荷值等與國際標準完全一致。

結構特點:鏈條由內鏈板、滾子和套筒組成的內鏈節與由外鏈板、銷軸組成的外鏈節交替鉸接而成。產品選用:可按功率曲線選用所需鏈條規格(圖1-2、1-3)。

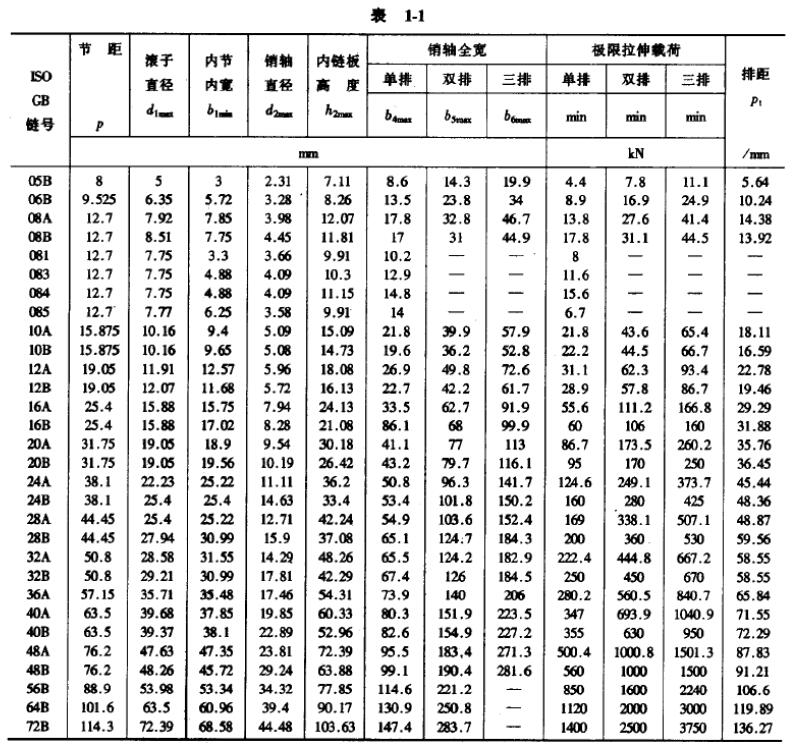

如按計算選用時,安全系數應大于3,常用7~10(表1-1)。
