提升機設計鏈輪齒形的基本原則

[作者:浩明機械 日期:2019-10-16 點擊:1767]

斗式提升機上都有使用鏈條、鏈輪,尤其是NE板鏈斗式提升機,上下各安裝有輸送鏈輪,還有傳動大小鏈輪、輸送鏈條、傳動鏈條等。

鏈輪是與鏈條相配而使用的,大部分情況下鏈輪是為鏈條服務的。在工程應用中其主要用途為傳動、輸送與傳力三種。從宏觀上看它們都類似于要完成“撥齒”的動作,基本功能是用來傳遞轉矩。設計鏈輪齒形時,除了要確保鏈條能在鏈輪上順利地嚙入與嚙出及應具有良好的加工工藝性外,還需遵循如下原則

1.鏈輪齒必須能吸收或傳遞鏈條張力,無論是主動輪、從動輪或是脩輪,均要求鏈輪能實現平穩和連續地工作。

在滾子鏈鏈輪垯槽中鏈條滾子中心的移軌跡
圖1-1在滾子鏈鏈輪垯槽中鏈條滾子中心的移軌跡

2.鏈輪齒必須合理地容納鏈條伸長量以及鏈輪齒的工作面與根圓處的磨損量。

3.鏈輪齒必須與使用時的工況條件相適應。如鏈條運行速度、是否有外來物體落入鏈條與鏈輪嚙仚部位的可能等

滾子鏈、齒形鏈和各種鋼制工程鏈的鏈輪中雖然有很多地方相似,但是由于鏈條結構及功能不同,在輪闥設計的一些細節上存在著差異,相互間有些參數是不同的。現以滾子鏈和鋼制工程輸送用滾子鏈鏈輪容納鏈條磨損后節距伸長的能力為例作一對比。此例可以說明:對滾子鏈鏈輪來說,鏈條同鏈輪在工作過程中隨著鏈輪回轉,相應的鏈條鉸鏈同輪相嚙合,然后在齒槽底部就位,以后怏又沿齒側前離開底部。這一過程可以用鏈條滾子中心在鏈輪齒槽中的運動軌跡(圖1-1)來表示。此軌跡基本上是拋物線,說明鏈輪齒是通過滾子沿鏈輪齒側面作徑向移動來吸收鏈條伸長量的。

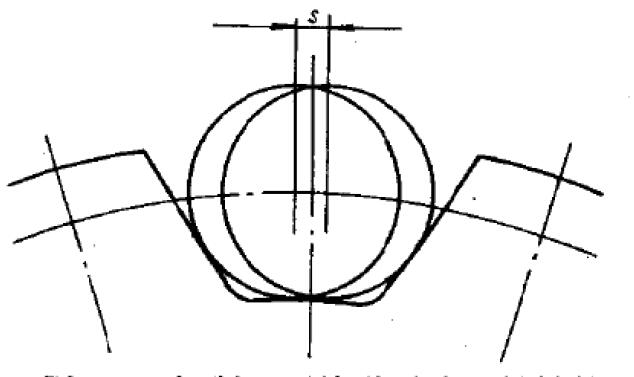

鋼制工程輸送用滾子鏈鏈輪的齒槽中心分離量
圖1-2鋼制工程輸送用滾子鏈鏈輪的齒槽中心分離量

對鋼制工程輸送用滾子鏈鏈輪來說,它采用了如圖1-2所示的齒槽中心分離量s這一參數,設置這一參數后為鏈輪齒槽在根圓上提供了一個區段。這種輪齒形狀使鋼制工程輸送用滾子鏈通過滾子沿鏈輪根圓作周向移動來補償鏈條節距的變化。因此通過此例說明確定鏈輪齒形時必須以嚙合過程中的工作特點為基礎。
