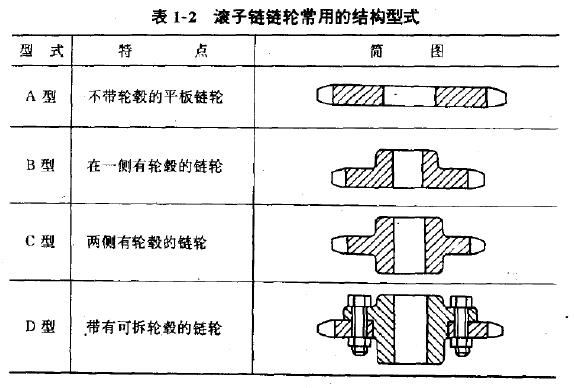

1、滾子鏈和齒形鏈常用的結構型式：

由于錐套聯接具有良好的使用性能，因此圖1-6所示的帶錐套的可拆輪轂結枃的鏈輪型式，使用越來越普遍。

鏈輪齒圈與輪轂之間的結構有多種型式，若按鏈輪的大小區分，小尺寸的鏈輪一般做成氅體式;中等尺寸的鏈輪通常是鑄造的，并使用腹板式結構，為減輕重量還在腹板上開孔;大尺寸鏈輪大都是鑄造的，并在結構上盡可能設法減輕重量。圖1-7所示為腹板開孔的鏈輪。

2、鏈輪的基本形式：

當鏈輪需安裝在兩端有軸承的軸上時，可采用剖分式鏈輪，使安裝時可以不拆卸軸承。圖1-8是剖分式鏈輪結構型式。

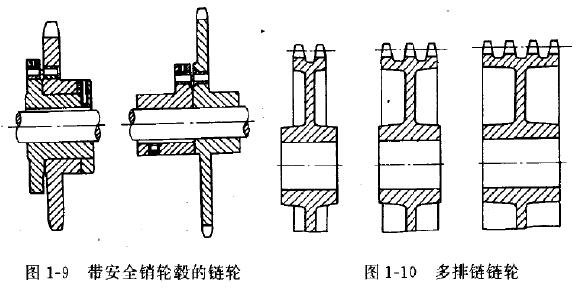

在需要防止鏈輪工作過程中因過載而損壞傳動裝置和其它設備時，可采用圖1-9所示的帶安全銷輪轂的鏈輪結構。這種結構的輪轂與軸是通過鍵聯接的，鏈輪空套在輪轂上，通過安全銷傳遞轉矩，當傳遞的轉矩過大時，安全銷被剪斷。

多排鏈鏈輪一般做成整體式的，多排鏈輪應保證排距正確和各排輪齒對齊，圖1-10為多排鏈鏈輪。

3、斗式提升機的鏈輪是什么樣式：

斗式提升機的鏈輪有TH型號、NE型號，NE型號板鏈斗式提升機的鏈輪式齒輪樣式，鏈條是套筒滾子鏈；TH型號環鏈斗式提升機的鏈輪式中間有槽，配套圓環鏈條使用。當然和減速機連接的傳動鏈輪就是常用的齒輪了，根據型號大小有單排、雙排鏈輪。配套的滾子鏈也有單排鏈雙排鏈。
